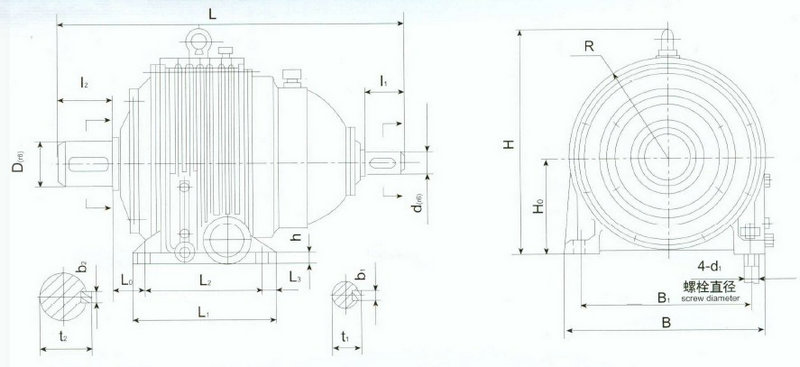

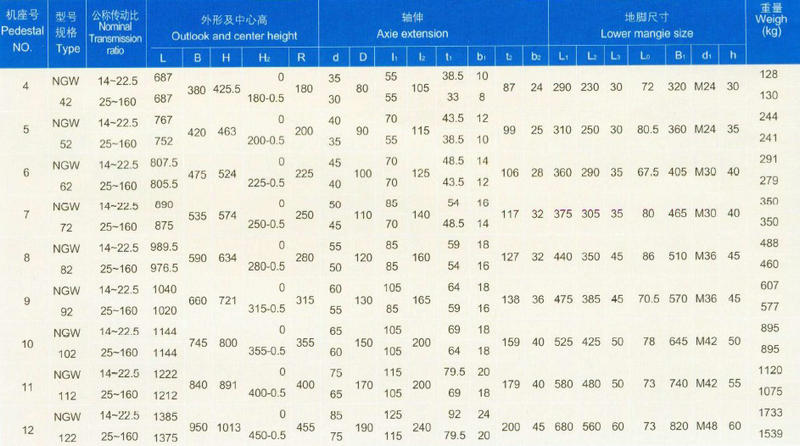

两级NGW型减速器外形及安装尺寸
两级传动比

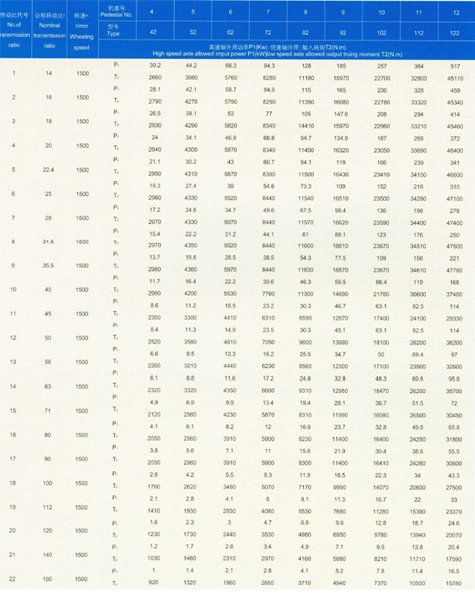

二级减速器承载能力表
减速机的选用方法
a.选用NGW型行星减速器时,应根据使用条件按下式计算:Nx=NsKlK2或Mx=MsKlK2
式中In which Nx-——选用输入功率
Ns-——实际输入功率
Mx——选用输出扭矩
Ms——实际输出扭矩

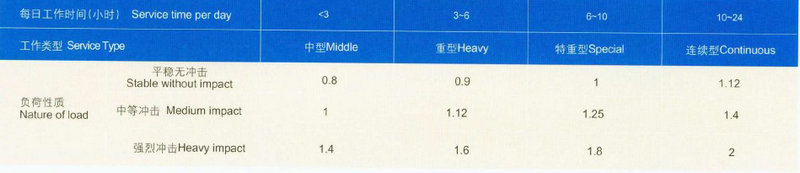

K1——使用系数,见表17

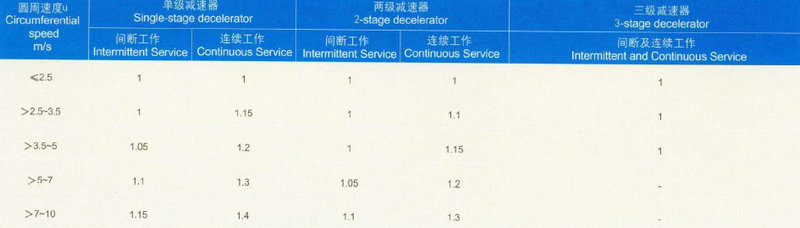

K2——与润滑有关的系数。当减速器采用循环润滑时K2=1,当减速器采用油池润滑时K2推荐值见表18
根据计算出的NX或MX和其它已知条件按表11—16选用。所选用减速器应满足Nx≤N1或Mx≤MH。
